Auslegersystem (100%)
(Bilder klicken zum Vergrößern)

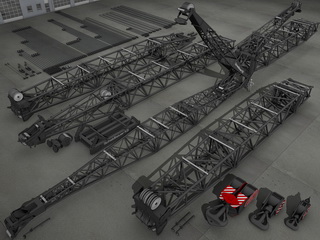

Das ist eine (nicht ganz realistische) Zusammenstellung des Auslegersystems. Hinten ist die schwere Spitze auf einem 12m Segment montiert und mit dem Fuß versehen der bei Maxiliftbetrieb notwendig ist. Der fix montierte Fuß trägt dann den Maxilift Gegenausleger der genau davor liegt. Rechts neben der Spitze des Maxiliftauslegers liegt die Traverse. An ihr werden die Abspannungen des Hauptauslegers befestigt. Sie bildet mit den Rollen in der Spitze einen Flaschenzug mit dem der Hauptausleger verstellt wird. In der Mitte ist der Hauptmast mit dem Nadelausleger dargestellt. Von der Basis des Nadelauslegers nach hinten liegt der Drucklenker. Nach schräg oben steht der Wipplenker. Zwischen den beiden läuft später ein Flaschenzug mit dem die Neigung der Nadel verstellt wird. Schließlich kommt noch der Fuß des Nadelauslegers, ein 6m Element und die Spitze des Nadelauslegers. Vorne schließlich ist die schwere Spitze so montiert wenn nur der Hauptausleger ohne Zusatz verwendet wird (auf fixem Fuß montiert). Die Ausleger bestehen aus Zwischenelementen in den Längen 6m, 12m und 18m. Die Elemente des Hauptauslegers sind dabei 2,6m mal 3m im Querschnitt. Die des Nadelauslegers sind 2m mal 2,5m im Querschnitt. Von den 18m Elementen gibt es jeweils eine leicht und eine schwere Ausführung. Sie unterscheiden sich nur in der Wandstärke der verwendeten Rohre. Und damit auch deutlich im Gewicht. Für den Hauptausleger bedeutet das 8,9t für das leichte und 11,8t für das schwere Element. Vorne rechts sind noch die drei Unterflaschen für 90, 325 und 850t. Das Männchen hinten rechts verdeutlicht sehr schön die Größe der einzelnen Bauteile.
