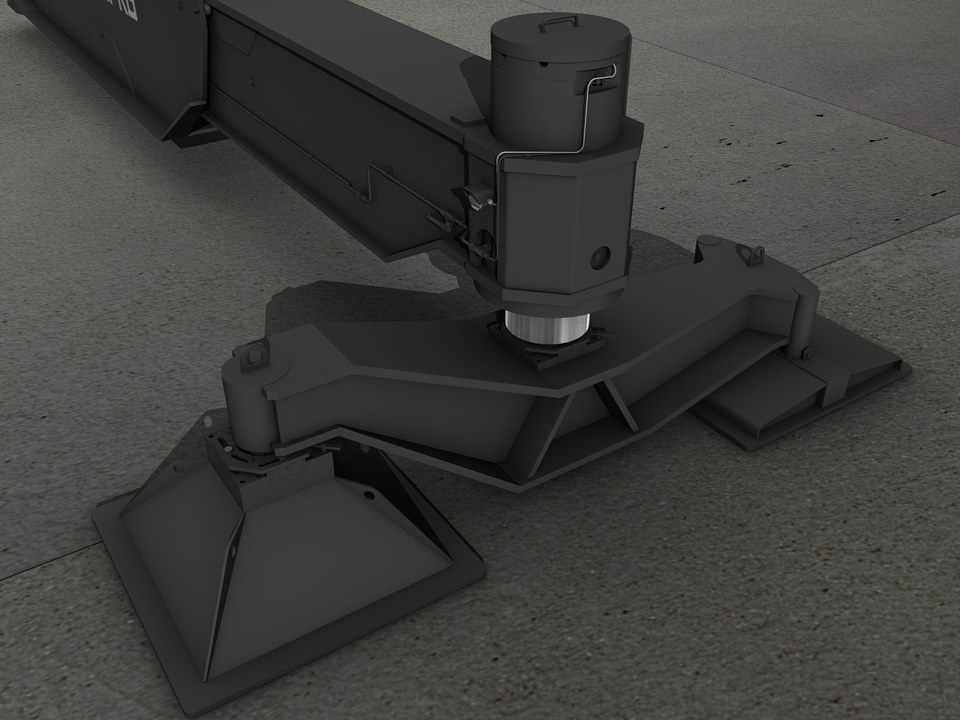

Die Traverse etwas genauer. Die linke, große Platte kann auch statt der Traverse verwendet werden. Das Kugelgelenk ist dasselbe wie bei der Traverse. Oben der, schon erwähnte, Deckel unter dem sich die Spindelsicherung und einer der Anschlüsse des Zylinders befinden. Vorne ist das äußere Ende des Sperrventils zu sehen. Es verhindert einen Rückfluß aus dem Zylinder solange die andere Seite des Kolbens nicht unter Druck steht. Links ist eine Buchse mit einem Kabel nach oben. Im Zylinder ist ein Drucksensor der über dieses Kabel mit einem Gerät am Sockel verbunden ist. Damit läßt sich der Stützdruck überwachen.
|
